При разработке схемы макета выбран ориентированный на конвейерную работу вариант построения УА с естественной адресацией и единым форматом МК, состоящим из полей X, A, Y₁…Y_H. Структура УА представлена на рис. 23. Для реализации конвейерной работы в УА включен регистр МК РМК. Поле Х используется для указания типа МК. Всего УА реализует 13 МК, список которых представлен ниже (табл. 6).

                        Таблица 6 - Список МК

Тип МК	Описание МК
1. Cnt	Переход по СМК (AМК=СМК)
2. Jmp	БП по адресу А из РМК (АМК=А)
3. Резерв	Не используется
4. Call	БП на подпрограмму (АМК=А, стек:=СМК)
5. Ret	Возврат из подпрограммы (АМК = стек)
6. Push	Запись в стек (СМК → стек) и переход по СМК
7. Endmp	Конец микропрограммы, формирование Ready
8. Резерв	Не используется
9. JZ	УП по нулю (по Z=1 СМК:=А)
10. JS	УП по знаку (по S=1 СМК:=А)
11. JC	УП по переносу (по C=1 СМК:=А)
12. JOVR	УП по переполнению (по OVR=1 СМК:=А)
13. EndZ	Конец цикла по нулю (по Z=1 – выход из цикла и выталкивание стека, по Z=0 АМК = стек)
14. EndS	Конец цикла по знаку (по S=1 – выход из цикла)
15. EndC	Конец цикла по переносу (по С=1 – выход из цикла)
16. Резерв	Не используется

Адрес МК формируется на выходе СМК. Счетчик микрокоманд выполнен на основе трех блоков: СМК, КСЧ, СМК'. Регистр микрокоманд РМК выполнен на триггерах типа MS, т. е. состоит из РМК' (1-й уровень) и РМК (2-й уровень). В РМК' микрокоманда заносится по срезу сигнала С, т. е. по ¬С, а в РМК она переписывается по фронту С. Блок декодирования полей Y₁…Y_H (пунктирные линии на рис. 23) в лабораторном макете не реализован (так как ОА отсутствует).

Р и с . 2 3 . Схема лабораторного макета УА

Блок (схема) формирования адреса МК (рис. 24) содержит накопительный СМК, стек, преобразователь начального адреса ПНА на основе трех блоков: СМК, КСЧ, СМК' . Комбинационный счетчик КСЧ реализует микрооперацию счета ВЫХ:=ВХ+1, т.е. СМК' :=СМК+1. Блоки СМК' , СМК выполнены как регистры на синхронных D-триггерах. Адрес МК на вход СМК мультиплексор адреса МА может выдавать из 4 мест:

– с входа D (по сигналу у₁),

– с выхода ПНА (по сигналу Start),

– из (вершины) стека (по сигналу у₂),

– из СМК (по сигналу у₃).

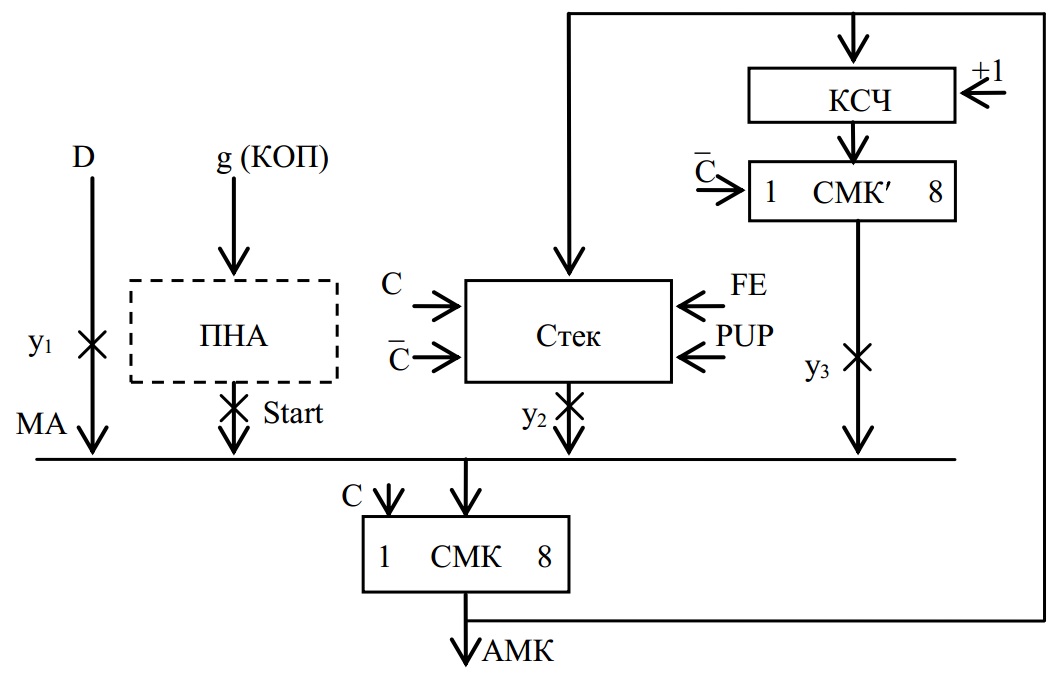

Р и с. 24. Схема блока формирования адреса МК

На вход D адрес A подается из поля A РМК. Сигнал у₂ вырабатывается при выполнении МК условного и безусловного переходов. Стек используется для обслуживания МК Call, Ret, Push, EndZ, EndC, EndS (табл. 6). При их выполнении может вырабатываться сигнал у₂ (см. табл. 7). Сигнал у₃ вырабатывается при выполнении МК естественного перехода по СМК.
ПНА обычно реализуется на основе ПЗУ, в ячейках (с адресами g (1, 2, 3, …, G)) которого размещены пусковые адреса микропрограмм МП_g. Однако введение дополнительного ПЗУ в состав схемы ФАМ увеличивает продолжительность такта ТУА. Чтобы этого не произошло можно код g использовать как пусковой адрес. Для этого в ячейке ПМП с номером g (1, 2, 3, …,
G) следует поместить МК безусловного перехода, в адресной части которой указан адрес первой микрокоманды МКg₁ микропрограммы МП_g. Поэтому в схеме лабораторного макета ПНА отсутствует.

Порядок работы УА представлен временной диаграммой (рис. 25). По сигналу сброса Res УА приводится в исходное состояние (готовности выполнять операции) – сбрасывается РМК, устанавливается сигнал (флаг) готовности Ready (на выходе триггера TT). Сброшенный РМК содержит МК «Jmp 0».

Р и с . 2 5 . Временная диаграмма работы УА

По первому (после RES) тактовому сигналу C в регистр СМК заносится адрес МК, равный нулю (поскольку РМК сброшен и на входе D адрес А=0). По нулевому адресу в ПМП записана МК Jmp с адресом A=0 - переход на нулевую ячейку. Она извлекается и загружается в РМК. Тем самым начинается (бесконечный) цикл передачи управления на себя. Он прерывается по сигналу Start и запускается процесс выполнения микропрограммы МПg. По сигналу Start и коду операции g (поступающим из ЦУУ процессора) начинается процесс выполнения операции f_g (микропрограммы МПg). По сигналу Start сбрасывается триггер ТT, т.е. сигнал готовности READY=0, и формируется начальный (пусковой) адрес МПg, по которому из памяти микропрограммы выбирается первая МК микропрограммы МПg и заносится в РМК. По сигналу Start адрес первой микрокоманды МК_g1 МПg заносится в СМК (по фронту сигнала С) и появляется на выходе АМК. По нему из ПМП выбирается первая МК_g1 и заносится в РМК'(по С), а затем - в РМК (по ¬С). Кроме того, по сигналу ¬С в регистр СМК заносится АМК (из СМК), увеличенный на 1 в КСЧ.

Во втором такте адрес МК формируется в зависимости от типа первой МК, записанной в РМК. Если эта МК генерирует переход, то в СМК заноситься адрес либо со входа D (из поля А РМК), либо из (вершины) стека. Если это МК естественного перехода, то в СМК заносится СМК+1 с выхода КСЧ. В конце МПg ставится МК Endmp (конец МП), по которой вырабатываются сигналы уМ+1 (конец алгоритма). Он устанавливает триггер Т и тем самым формирует сигнал READY=1, обнаружив который, ЦУУ сохраняет результат операции f_g в памяти (в соответствии с адресной частью команды).

В макете реализован стек емкостью две ячейки (регистры R0, R1, на основе триггеров типа MS). Двух ячеек достаточно для обслуживания команд Call, Ret, EndZ и др., но недостаточно для написания вложенных подпрограмм, организованных с использованием команд конец цикла. Схема стека и временная диаграмма представлены на рис. 26 и 27 соответственно.

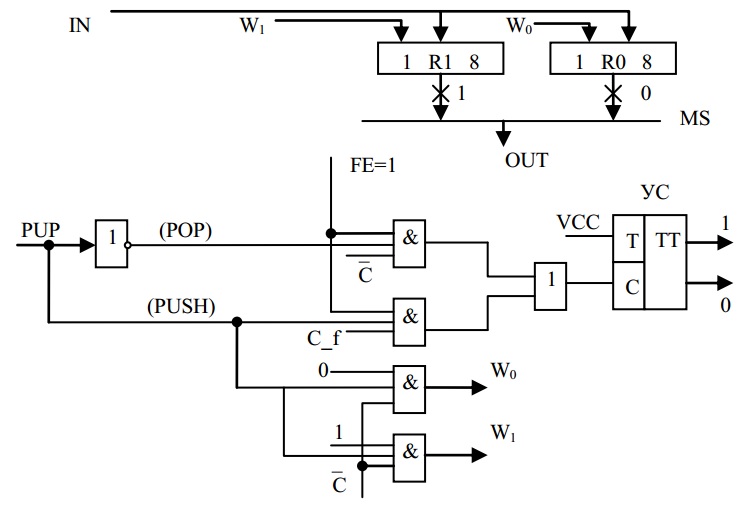

Р и с . 2 6 . Схема стека

Р и с . 2 7 . Временная диаграмма работы стека

Стек работает следующим образом. После сброса указателя стека УС (по сигналу Res) стек пуст и готов выполнять действия в соответствии с типом МК, находящейся в РМК. Блок дешифрации типа МК (поля Х) вырабатывает сигналы, управляющие схемой ФАМ: y₁, y₂, y₃, FE, PUP. Для управления работой стека предназначены сигналы FE, PUP. Сигнал FE=1 разрешает работу стека (FE=0 – запрещает). Если FE=1, то по сигналу PUP=1 выполняется запись в стек, а по сигналу PUP=0 - чтение стека. Запись в стек осуществляется
в два этапа:
1) сначала модификация УС:=УС+1 (в начале такта – по С). Увеличение УС на 1 означает проталкивание стека;
2) затем запись в вершину стека [УС]:=IN (сигналами W₀, W₁ в середине такта – по ¬C).

Чтение (выталкивание) стека:
1) чтение из вершины стека OUT:= [УС] (постоянно);

2) модификация УС:=УС–1 (по сигналу С) – выталкивание стека.

Чтение из стека (выдача на выход OUT) осуществляется с помощью мультиплексора MS, управляемого сигналами «0», «1» с выхода УС, выполненного на основе триггера со счетным входом (типа ТТ).

Блок декодирования типа МК (поля Х) (рис. 28) обеспечивает управление схемой ФАМ: коду из поля Х и логическим условиям Z, S, C, OVR из ОА ставит в соответствие набор управляющих сигналов y₁, y₂, y₃, FE, PUP, y_M+1.

Р и с . 28. Схема блока декодирования поля Х

Формирование управляющих сигналов производится в зависимости от типа МК (кода в поле Х) и признаков (флагов) Z, S, C, OVR, вырабатываемых в ОА. Мультиплексор флагов MSF выбирает одно из условий и подает его значение на вход TST блока формирования управляющих сигналов (ФУС). Номер логического условия НЛУ представлен младшими битами поля Х. Блок ФУС вырабатывает сигналы в соответствии с табл. 7.

              Таблица 7 - Формирование управляющих сигналов

Тип перехода	Код Х		TST	Выходные сигналы (активные)
	ст. биты	НЛУ		y1	y2	y3	FE	PUP	yМ+1
Jmp	00	00	–	1
Cnt	00	01	–			1
Резерв	00	10	–
Call	00	11	–	1			1	1
Ret	01	00	–		1		1	0
Push	01	01	–			1	1	1
Endmp	01	10	–						1
Резерв	01	11	–
JZ	10	00 (Z)	0			1
			1 (да)	1
JS	10	01 (S)	0			1
			1	1
JC	10	10 (C)	0			1
			1	1
JOVR	10	11 (OVR)	0			1
			1	1
EndZ	11	00	0		1
			1			1	1	0
EndS	11	01	0		1
			1			1	1	0
EndC	11	10	0		1
			1			1	1	0
Резерв	11	11	–
