Архитектура ЭВМ и ВС (курс Заякина О.)

Цель лабораторной работы – изучение принципов построения и архитектуры АЛУ.

Задание на самостоятельную работу : выполнить вариант №1 задания: Y=N₁-2N₂ (для n=4). Коды микропрограммы приведены в табл. А.1.

            Таблица А.1 - Микропрограмма

(цифры в столбцах, начиная со второго – в бинарном коде)

Описание МО	Источники операндов	Операция	Приемники результата	Адреса		Вход перен.	Тип сдвига
	y0, yD	ALO	yw, yout	А1	A2	Сin	SH
1. РОН0:= D V 0	01	011	10	-	0000	-	000
2. РОН1:= 2(D V 0)	01	011	10	-	0001	-	011
3. РОН0:= РОН0-РОН1	10	010	11	0001	0000	1	000

Первая микрооперация обеспечивает загрузку (ввод) в регистр РОН0 значения первого операнда N_1, подаваемого извне на вход D.

Вторая микрооперация обеспечивает загрузку (ввод) в РОН1 значения второго операнда N₂ со сдвигом влево на один разряд.

Третья микрооперация обеспечивает вычитание N₁- 2N₂ и запись результата в РОН0.

Кодирование микроопераций выполнено в соответствии с табл. А.1 (источники операндов), табл. А.2 (реализуемая УКС операция), табл. А.3 (тип сдвига) и табл. А.4 (приемники результата) [1], список источников см. в конце примера.

               Таблица А.2 - Трасса микропрограммы

(цифры в столбцах, начиная со второго – в бинарном коде)

Микрооперация	Входы		Результаты (выходы)
	D	Сin	F	B	РОН0	РОН1	SL0	СF	ZF	OF	SF
1. РОН0:= DÚ0	1101	0	1101	1101	1101	-	-	-	0	-	1
2. РОН1:= 2(DÚ0)	0011	0	0011	0110	1101	0110	0	-	0	-	0
3.РОН0:= РОН0-РОН1	-	1	0111	0111	0111	0110	-	1	0	1	0

Результаты выполнения (трасса) микропрограммы для N₁= -3 (в дополнительном коде это 1101) и N₂= +3 = 0011 представлены ниже в табл. A.2.Значения операндов выбраны таким образом, чтобы результат переполнил разрядную сетку.

Временные диаграммы работа проекта ОА представлены на рис. A.1.

Микрооперации, выполняемые ОА:

1. D V 0 - 1101 V 0000=1101 → РОН0), флаг ZF=0, так как результат не нулевой, SF=1 – старший разряд результата равен 1,

2. 2(D V 0) → SHL1(0011 V 0000)=0110 → РОН1, SL₀=0, ZF=0, SF=1, флаги СF, OF – не формируются,

3. -3-L1(+3)=-3-6= -9, РОН0-РОН1 → 1101 – 0110 = 0111 → РОН0, флаги ZF=0, SF=0, СF=1, OF =1, так как результат переполняет разрядную сетку. Операция вычитания производится путем формирования дополнительного кода вычитаемого (0110 → 1001+1=1010) и сложения его с первым операндом (1010+1101=0111=+7) . В процессе сложения формируется сигнал переноса из старшего разряда сумматора C_OUT, равный 1. Старший (знаковый) разряд суммы при этом становится равным нулю (т.е. портится), что свидетельствует о переполнении разрядной сетки.

В табл. А.3 приведены обозначения входов и выходов в проекте и в методических указаниях. Проект находится в папке «\oa_full.dir» [2]. В проекте для работы микросхемы памяти (там находятся РОНы) надо на входе P/D_USE (в методич. указаниях он не отмечен) задать единицу. Перед запуском команды Max+II| Simulator выбрано значение параметра Option| Grid Size=5 нсек.

           Таблица А.3- Обозначения входов и выходов ОА АЛУ в проекте и в МУ

Метод. указания	Проект
D	D
C0	Cin
Y	Y[3..0]
PQ	PQ[3..0]
РОН	Lq0_[3..0]
PR3	PRhi
C4	Cout
Z	Z
OVR	OVR
F3	Fhigh

Продолжительность такта: 50 нс. Откуда тактовая частота: 20 МГц. Время задержки определено между передним фронтом ГТИ (вход Clc) и выходом R[4..1], так как на нем позднее всего появляются результаты расчетов.

Передний фронт ГТИ, откуда начинаем отсчет, первый после фронта C_I, запускающего ОА. Время задержки составило 20 нс. Оно немного меньше, чем половина периода ГТИ, поскольку расчеты должны быть завершены в течение первой половины такта, во второй половине такта результаты записываются в память ОА. По внутреннему выводу |ron_4|arr_reg3|q2_[4..1], определяем быстродействие ОА, так как на этом выводе результаты появились позже всего. Итак, время задержки выполнения обеих операций в ОА составило 30 нс. Тактовая частота проекта выбрана максимальной, из расчета длительности первой из операций. Длительность этой операции определяется временем чтения и записи данных в ПЗУ. Итак, максимальная тактовая частота работы ОА АЛУ составила 20 МГц. Это много меньше, чем тактовая частота микропроцессора у современных компьютеров, но характерно для современных микроконтроллеров.

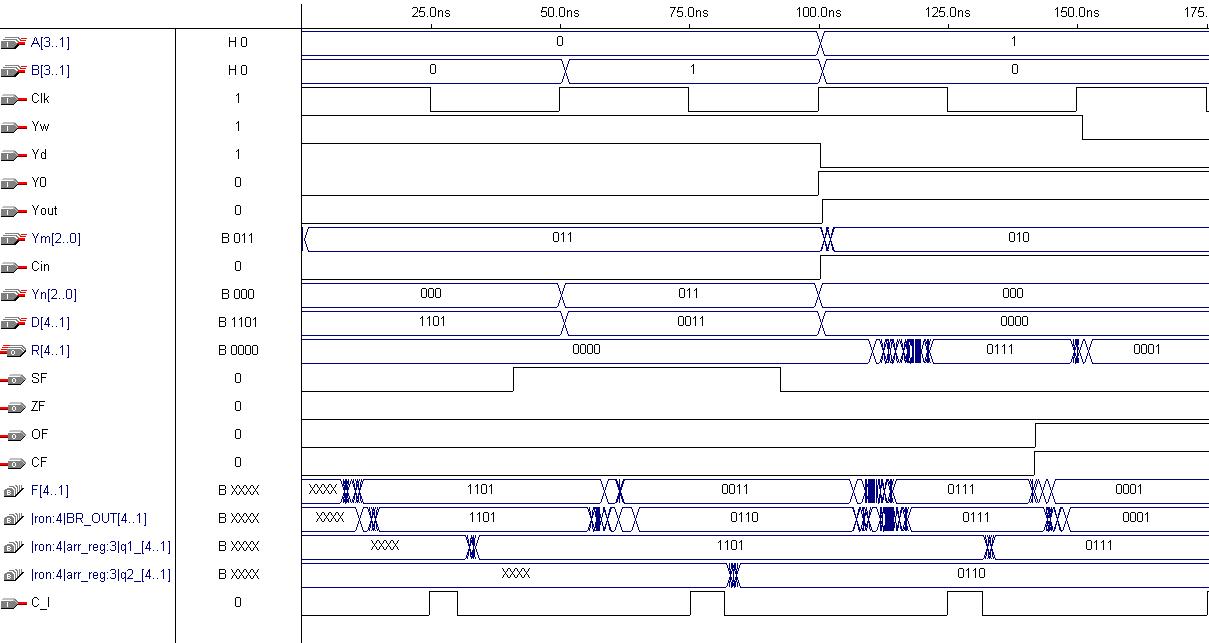

Р и с. А.1. Временные диаграммы работы ОА

Выводы:

–         изучены принципов организации ОА АЛУ;

–         выполнен вариант задания в «полуавтоматическом» режиме, то есть, без УА;

–         успешно проведена верификация проекта на тестовой микропрограмме;

–         быстродействие ОА ограничивают микросхемы ОЗУ.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Организация арифметико-логических устройств ЭВМ [Электрон. ресурс]: метод. указания к лаб. раб. по курсу Б3.Б.2 «ЭВМ и периферийные устройства» направления 230100.62 «Информатика и выч. техника» / сост. О. А. Заякин, В. П. Павлов. – Самара: Изд-во СГАУ, 2014.
2. Учебно-методический комплекс дисциплины «Аппаратные средства выч. техники» [Электрон. ресурс] / Самарский гос. аэрокосм. ун-т; специальность 090105 «Комплексное обеспечение информационной безопасности автоматизированных систем»; учебный план 0901105.65-10-О-П; фак-т «Информатика», каф. информационных систем и технологий. – Самара, 2010. – 1 CD-R. – Доступен на каф. ИСТ.
