Введение в ЯМР

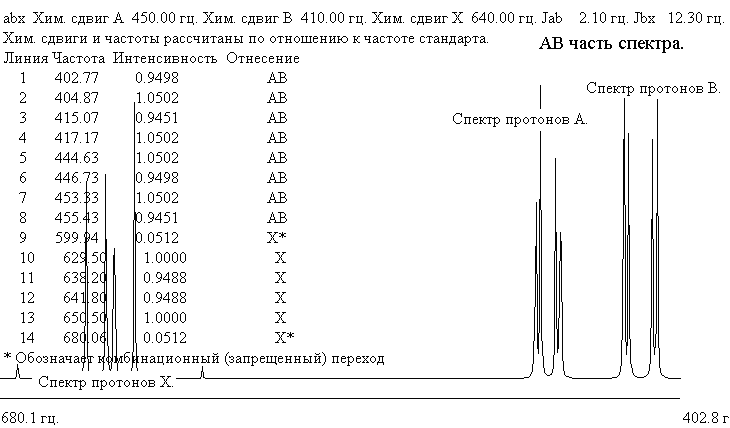

Спектры  ABX - довольно распространённый случай, особенно среди непредельных и ароматических соединений. В этих соединениях проявляются три константы спин-спинового взаимодействия и три значения химического сдвига. При этом существенным моментом является сильное отличие в химических сдвигах АВ и Х протонов. Примером такого спектра может служить теоретически рассчитанный спектр хлорэтилена.

Для расчёта этого спектра было принято δ_А = 4.5м.д.,  δ_В = 4.1м.д.,  δ_Х = 6.4м.д.,  J_АВ = 2.1Гц.,  J_АХ = 8.7 Гц., и   J_ВХ = 12.3 Гц.  ν₀ = 100 МГц.

Рассчитанный спектр состоит из 14 линий. Его можно рассматривать как состоящим из двух частей - АВ - части и Х - части. АВ - часть, в свою очередь, можно представить как результат наложения двух АВ спектров, каждый из которых соответствует спиновому состоянию ядра Х a или b. Анализ АВ части можно начать с выделения двух квартетов, каждый из которых возникает за счёт взаимодействия АВ протонов с последующим расщеплением под действием Х протонов.  Расстояния между линиями 1-2,  3-4, 5-6  и 7-8  равны  J_АВ. Расстояние между центрами линий  1-2  и 3-4  равно J_ВХ, а расстояние между центрами линий 5-6 и 7-8 равно  J_АХ. Химический сдвиг В протонов можно определить как центр линий первого квартета, а химический сдвиг А протонов - как центр линий второго квартета.

В области резонанса ядра Х может возникать до 6 линий, расположенных симметрично, две из которых обладают малой интенсивностью. Наибольшей интенсивностью обладают 2 и 5 (10 и 13) линии. Эти линии разделены расстоянием |J_АХ + J_ВХ|.
